Máquinas de balancear verticais automáticas 150 SVM, 151 SVM, 350 SVM, 550 SVM

Seqüência operacional totalmente automática
Carga e descarga manual
Permite interfaceamento com a linha de produção
Correção automática do desbalanceamento por furação, fresagem, soldagem ou rebites
Correção analógica ou com eixo numérico controlado
Processamento digital dos valores medidos

Projeto

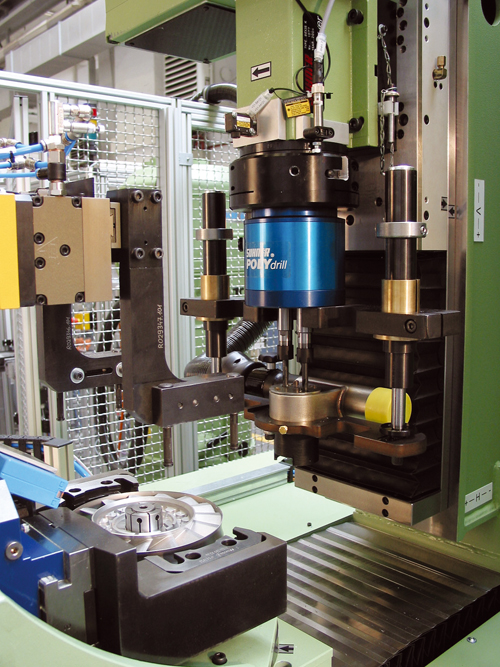

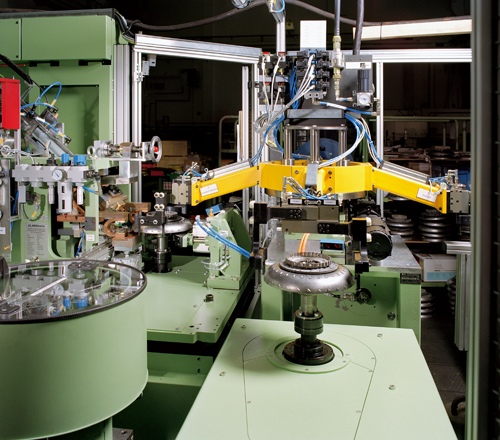

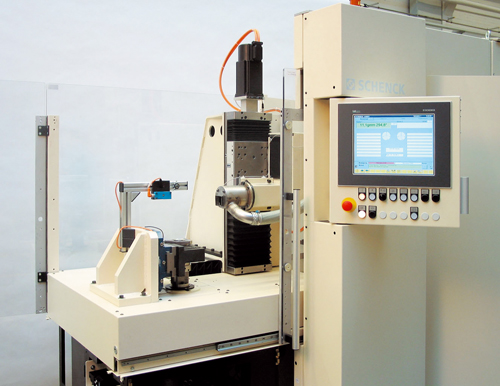

Máquina de estação única totalmente automática, com unidade de furação integrada de alta performance. Controle programável com diagnóstico de falha e display de status. Fixação da peça à máquina através de dispositivos de precisão com mecanismo de travamento pneumático.

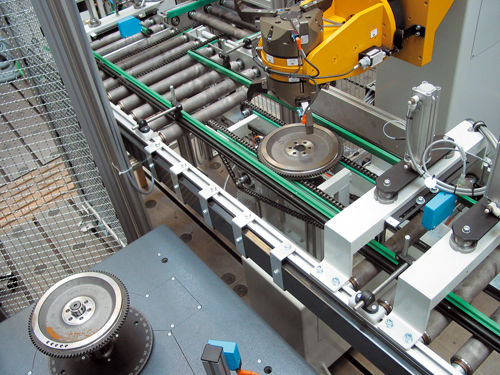

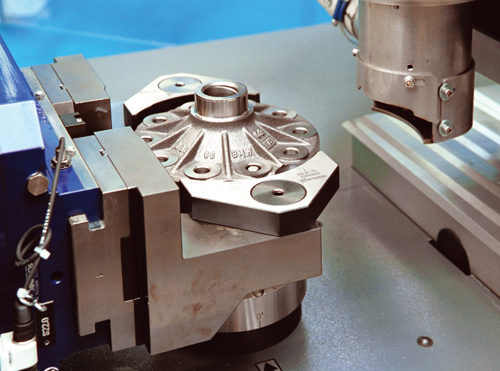

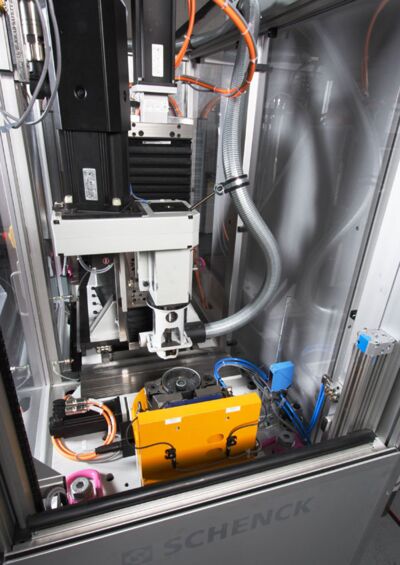

Contra mancal de apoio localizado sob a peça durante a usinagem, para compensar a força de furação. Avaliação do desbalanceamento, cálculo da correção e o controle da correção através da unidade de medição controlada por PC. Alimentação manual da máquina ou opcionalmente por um sistema transportador correspondente.

Desenho

Dados técnicos

Dados Técnicos		150 VM	151 VM	150 SVM	151 SVM	350 SVM	550 SVM
Unidade de medição		CAB 950	CAB 950	CAB 950	CAB 950	CAB 950	CAB 950
Correção por furação, sentido vertical		•		•
Correção por furação, sentido horizontal			•		•
Correção por soldagem (CD)						•
Correção por soldagem (freqüência média)					opcional
Correção por estampagem							•
Controle de profundidade analógico		•	•
Controle numérico de profundidade			•	•
Troca manual de tipo		•	•
Troca automática de tipo				•	•	•	•
Rotor
Peso máximo ²⁾	[kg]	5 - 100	5 - 100	5 - 100	5 - 100	5 - 100	5 - 100
Diâmetro máximo	[mm]	240 - 600	240 - 600	240 - 600	240 - 600	240 - 600	240 - 600
Altura máxima	[mm]	10 - 200	10 - 200	10 - 200	10 - 200	10 - 200	10 - 200
Máquina
Largura A ⁴⁾	[mm]	1500	1500	3400	3400	3400	3400
Profundidade B ⁴⁾	[mm]	1700	1700	1500	1500	1500	1500
Altura C ⁴⁾	[mm]	2200	2200	2400	2400	2400	2400
Faixa de rotação de balanceamento	[rpm]	800	800	800	800	800	800
Furação St 60	(mm)	8 - 28	8 - 28	8 - 28	8 - 28	-	-
Incerteza de medição ¹⁾	[gmm]	2 - 20	2 - 20	2 - 20	2 - 20	2 - 20	2 - 20
Tempo de ciclo ³⁾	[s]	30	30	25	25	25	25
Pressão de ar	[kPa]	500	500	500	500	500	500
Vazão de ar requerida	[m3/h]	0,5	0,5	1	1	1	1
Consumo	[kVA]	12	12	25	25	25	25

Máquina básica	Referência nr.	R0030100.01	R0030200.01	R0030300.01	R0030400.01	R0030500.01	R0030600.01
Extrator de cavacos	Referência nr.	R0030102.01	R0030102.01	R0030102.01	R0030102.01	-	-

1) Conforme DIN 1319, 95% probabilidade, dependente do tipo de peça
2) Rotor mais dispositivo
3) Dependente do desbalanceamento inicial, geometria de correção, dados de usinagem e operador
4) Dados ilustrativos, dependentes do respectivo equipamento
