Máquinas de balancear virabrequins 300 EBTK, 310 EBTK - Schenck Portugal
Conceito de máquina universal
Medição automática do desbalanceamento
Precisão no posicionamento durante a correção
Unidade de medição microprocessada
Seqüência de operações

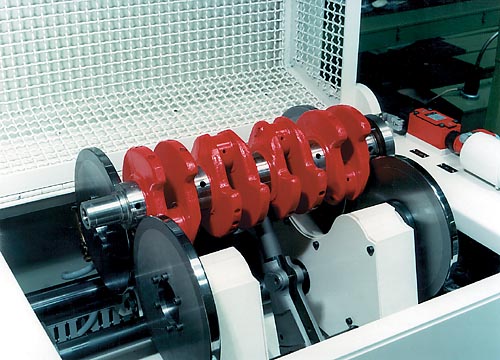

Colocação do virabrequim na estação de medição, manualmente ou através de dispositivo de elevatório
Fechamento da cobertura de proteção. Corrida de medição automática e exibição dos valores medidos.
Abertura da cobertura de proteção e colocação do virabrequim manualmente na estação de correção.
Posicionamento do virabrequim para correção através do dispositivo de posicionamento axial e localização do ângulo através do (opcional) auxílio posicionamento angular.
Execução dos furos de correção após exibição correspondente.
Retorno do virabrequim a estação de medição. corrida automática de medição e exibição do desbalanceamento residual.
Remoção do virabrequim. Caso ele ainda se encontre fora de tolerância, executar um segundo passo de correção.
Desenho
Projeto

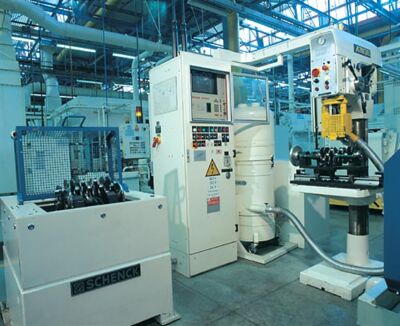

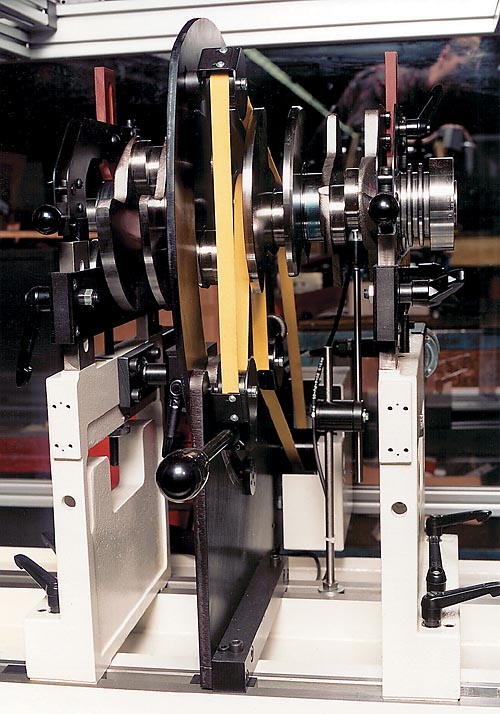

Máquina de balancear com duas estações separadas, para medição e correção. A estação de medição conta com acionamento por roletes motores livres ou, para virabrequins assimétricos, com acionamento de arraste por garfo.

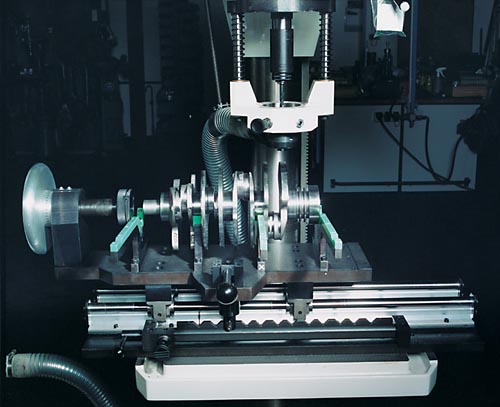

A estação de correção conta com dispositivo de posicionamento axial e sistema eletro-mecânico de furação.
Range de aplicação
Medição e correção do desbalanceamento em virabrequins de veículos de passeio ou comerciais leves. Utilizada em volumes de produção pequenos e médios e também como balanceadora em oficinas de reparo.
Correção do desbalanceamento por furação nos contra-pesos em um ou mais passos em estação separada. Movimentação manual das peças entre as estações de medição e correção.
Dados técnicos
Dados técnicos
300 EBTK
310 EBTK
Unidade de medição
CAB 950
CAB 950
Virabrequins de veículos de passageiros
•
•
Virabrequins de veículos comerciais
•
•
Unidade de balanceamento com roletes motores
•
Unidade de balanceamento com garfo de arraste
•
Carga e descarga manual
•
•
Ciclo sobreposto
•
•
Unidade de furação com controle de profundidade
•
•
Rotor
Peso máximo 1)
[kg]
6 - 35
6 - 35
Comprimento total
[mm]
280 - 790
280 - 790
Distância máxima entre mancais
[mm]
650
650
Diâmetro do mancal principal
[mm]
40 - 75
40 - 80
Diâmetro externo máximo
[mm]
200
200
Máquina
Largura A 4)
[mm]
3800
3800
Profundidade B 4)
[mm]
1300
1300
Altura C 4)
[mm]
2000
2000
Rotação de balanceamento
[rpm]
450 - 600
450 - 600
Incerteza de medição 2)
[gmm]
5 - 15
10 - 20
Tempo de ciclo 3)
[s]
45 - 60
45 - 60
Capacidade de furação em St 60
[mm]
28
28
Consumo
[kVA]
6,5
6,5
Máquina básica
Referência nr.
R0290100.01
R0290200.01
Opcionais
Aspirador de cavacos
Referência nr.
R0290103.01
R0290103.01
Auxílio posicionamento angular
Referência nr.
R0290104.01
R0290104.01
1) Sem bob-weights, com carga manual máx. 15 kg
2) Conforme DIN 1319, 95% probabilidade, dependente do tipo de peça (sem descarga)
3) Dependente do projeto do virabrequim, plano de correção e desbalanceamento inicial
4) Dados ilustrativos, dependentes do respectivo equipamento
